Fiber Optik Kablo Nedir ?
Fiber optik kablolar ışık sinyalinin gönderildiği camdan veya plastikten imal edilmiş çekirdek kısmı ve çekirdek üzerine uygulanan akrilik kaplama ile istenilen renklerde kaplanarak gevşek ve sıkı tüpler içerisine yerleştirilen, mukavemet elemanı olarak cam elyaf ve kevlar ile güçlendirilip koruyucu bir dış kılıf ihtiva eden kablo çeşididir.
Fiber optik kablolar, veri göndermek için elektrik sinyallerinin aksine ışık sinyallerini kullanır. Fiber optik kablo, bir elektrik kablosuna benzer, ancak ışığı taşımak için kullanılan bir veya daha fazla fiber optik içeren bir kablo türüdür. Optik fiber elemanları tipik olarak tek tek plastik tabakalarla kaplanır ve kablonun yerleştirileceği ortam için uygun koruyucu bir tüp içinde bulunur. Bina içi ve bina dışı kullanım için uygun olduğu gibi yer altında ve direkler arası havai kullanım içinde uygun türleri vardır.
Fiber Optik Kablolar Nerede Kullanılır ?
Fiber optik kablolar ses, video ve veri iletimi içeren sayısız uygulamada kullanılır. Örneğin ticari işletmeler, hükümetler, ordu ve diğer birçok endüstri tarafından kullanılmaktadır. Örnek kullanım alanları:
- Kapalı devre televizyon sistemlerinde,
- Veri iletiminde
- LAN & WAN ve multimedya uygulamalarında
- Santraller arası bağlantılarda
- Aktif ağ cihazlarının yüksek hızlarda birbirine bağlanmasında, uzak mesafelerdeki cihazların birbirine bağlanmasında
- Reklam panolarında
- Tıp alanında kullanılan aygıtlarda
- Nükleer enerji santrallerin ve radyo aktif ışınların iletişimi bozduğu yerlerde
- Elektriksel olarak gürültünün çok olduğu düşük hızlı uygulamalarda de noktadan noktaya güvenlik gerektiren uygulamalarda kullanılmaktadır.

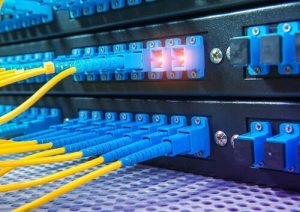

Fiber optik kablolar, bir ağa veya cihaza fiziksel bir bağlantı sağlamak için haberleşme teçhizatına ve yama panellerine takılabilir.
Fiber Optik Kablo Sonlandırma
Fiber optik sonlandırma, fiber optik kabloların uç noktalarda (sonlandırma kutuları, patch panelleri, konektörler vb.) doğru ve güvenli bir şekilde bağlantılandırılması işlemidir. Bu işlem, fiber optik kabloların veri iletimini sağlayan optik bağlantıların oluşturulmasını içerir.
Fiber optik sonlandırma işlemi, genellikle şu adımları içerir:
- Fiber Kablo Hazırlığı: Fiber kablo, uygun uzunlukta kesilir ve dış kılıfı çıkarılır. Fiber optik kabloda birden fazla fiber varsa, her bir fiber ayrı ayrı hazırlanır.
- Fiber Temizliği: Fiber uçları, özel temizleme solüsyonları ve temizleme kitleri kullanılarak temizlenir. Bu adım, optik bağlantının kalitesini etkileyen kir, yağ ve tozun giderilmesini sağlar.
- Fiber Sonlandırma: Fiber uçları, konektörler veya pigtail olarak adlandırılan küçük parçalara sonlandırılır. Bu, fiber optik kabloya bağlantı yapılacak bir arayüz sağlar.
- Konektör Montajı: Fiber uçları, konektörlerin içine yerleştirilir ve bağlantı sağlamak için konektörün uygun şekilde monte edilmesi sağlanır.
- Konektör Testi: Sonlandırma işleminden sonra, optik bağlantının doğru çalıştığından emin olmak için konektör test edilir. Optik test cihazları kullanılarak, sinyal gücü, kayıp ve refleksiyon gibi parametreler ölçülerek bağlantının kalitesi değerlendirilir.
Fiber optik sonlandırma, hassas bir işlemdir ve doğru ekipman, araçlar ve teknik bilgi gerektirir. Bu nedenle, profesyonel bir fiber optik teknisyeni veya uzman tarafından gerçekleştirilmesi önerilir. Doğru sonlandırma işlemi, veri iletiminin güvenilirliğini ve performansını sağlar.

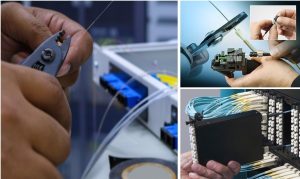

Fiber optik sonlandırma
Fiber optik sistemler oldukça geniş bir alanda kullanılmakla birlikte bu sistemler belli parçaların bir araya gelmesiyle oluşmaktadır. Bunun yanında fiber optik kablo çekirdek, kaplama ve tampon kaplama olmak üzere üç ana bölümden meydana gelmektedir.
Işığın yol akış olduğu cam merkezi çekirdektir. Çekirdeği çevreleyen ve ışığın geri yansımasını sağlayan optik malzeme kaplama olarak ifade edilmektedir. Fiber kablonun nemden korunmasını sağlayan kaplama malzemesi ise tampon kaplama olmaktadır.
